Indagini termografiche

La termografia è una tecnica di analisi non distruttiva che si basa sull'acquisizione di immagini nell'infrarosso, attraverso l'utilizzo di una termocamera (strumento per eseguire controlli di tipo termografico) si eseguono controlli non distruttivi e non intrusivi. Questo strumento è in grado di rilevare le temperature dei corpi analizzati attraverso la misurazione dell'intensità di radiazione infrarossa emessa dal corpo in esame. La termografia ad infrarossi viene utilizzata per individuare DISPERSIONI di calore e ponti termici dagli edifici, allo scopo di diminuire le spese di RISCALDAMENTO ed aumentare il confort abitativo.
La termografia, come tutte le altre prove non distruttive consente:
  • di poter operare all'interno degli edifici senza dover sospendere le normali attività, limitando al minimo i disagi per gli abitanti;
  • di evitare ulteriori traumi a strutture dissestate, limitando il numero dei saggi distruttivi ai punti realmente rappresentativi per la formulazione del quadro diagnostico generale.
I principali campi di applicazione nell'edilizia sono:

- L'analisi delle aree di dispersione TERMICA in edifici, con la verifica dell'isolamento;
dispersioni

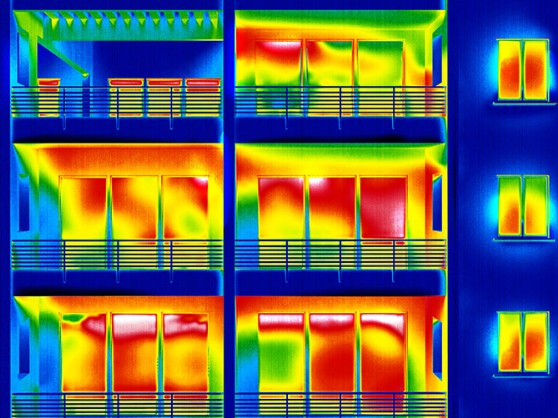

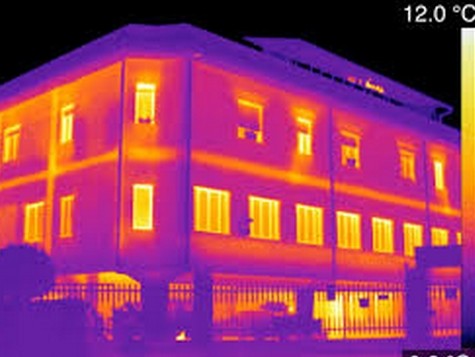

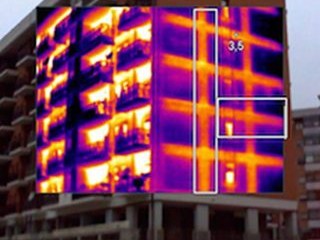

Le immagini mostrano chiaramente le zone di dispersiona termica che avviene attraverso i vetri degli edifici.
- La verifica delle impermeabbilizzazioni nelle coperture;

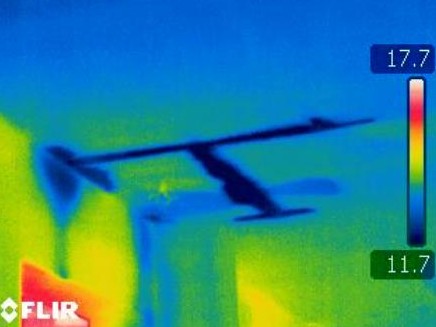

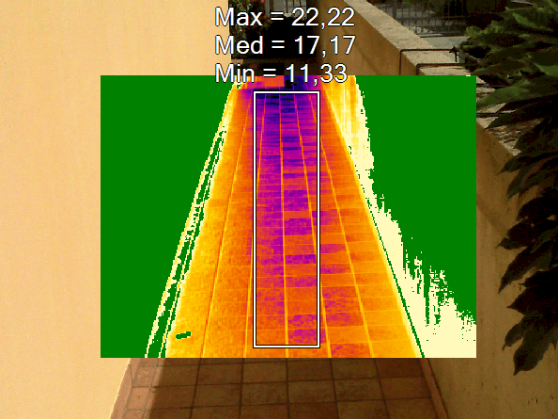

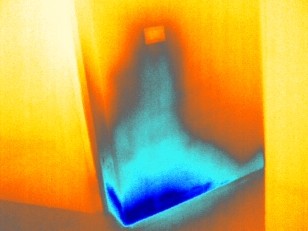

Le immagini evidenziano i punti in cui avviene l'infiltrazione di acqua.
- La verifica dell'umidità per risalita capillare, e possibilità di monitoraggio dopo aver applicato sistemi di deumidificazione;
infiltrazioni

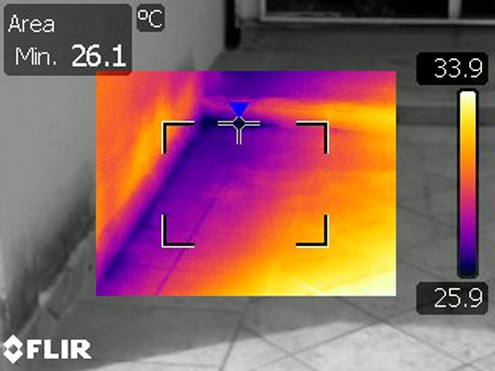

Nelle immagini sono ben visibili i fenomeni di risalita capillare, che con la termocamera possono essere monitorati.
- La verifica degli impianti di riscaldamento o raffrescamento;
immagine termica riscaldamento a pavimento

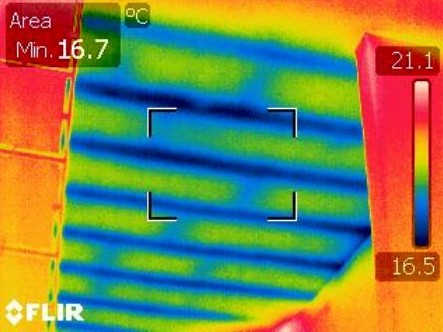

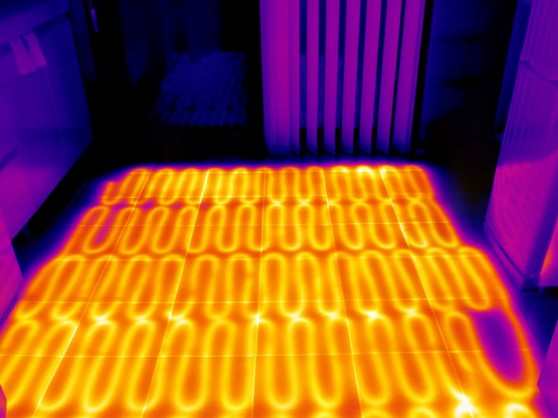

Nella foto a sinistra si può vedere la serpentina riscaldata sotto il pavimento, invece a destra si evidenzia un difetto di isolamento in un solaio in latero cemento
- La verifica del gas nei vetri isolati;

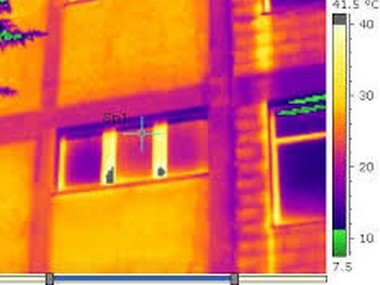

Nella foto a sinistra si può vedere quali sono i vetri con gas isolante esaurito, invece a destra si evidenzia la dispersione di calore che avviene attraverso i vetri.
Altre applicazioni sono:

  • Analisi ARCHITETTONICA sotto intonaci e rivestimenti (omogeneità e caratteristiche di strutture murarie; ricerca della trama muraria, di: archi, architravi, porte e finestre tamponate, canne fumarie, canalizzazioni in disuso, ecc…);
  • Individuare errori di isolamento, negli edifici;
  • Individuare fenomeni FESSURATIVI al di sotto di rivestimenti ed intonaci di murature;
  • localizzazione del distacco di rivestimenti murari ed intonaci;
  • Effettuare verifiche di turbine di centrali idroelettriche e di macchinari in genere;
  • Individuare la presenza di PUNTI CALDI dell'impianto elettrico;
  • Individuare la presenza di DISPERSIONI di calore negli impianti di riscaldamento;
  • Individuare la presenza di celle difettose nei pannelli fotovoltaici.
